平遥古城生态旅游文化产业园项目2022年7月11日周报
2022-07-11 11:11:55 作者：常煜 来源：钢结构分公司 点击：
一、工程概况：
本工程为平遥古城生态旅游文化产业园 旅游大道(立交桥)工程2#桥上部结构钢混结合梁工程，主梁采用钢箱梁。位于平遥县旅游公路与省道 S222 的平面交叉口北 400m处。主线桥上跨G108国道处桥梁：上部结构采用72m的简支钢箱梁，桥面宽度为21m(左幅 桥宽)+0.3m(中间缝隙)+18.95m(右幅桥宽)，左右幅分修，错孔9m布置。主梁采用分离的单箱四室截面，悬臂长度2m。钢箱梁均采用结构中心处 3.4m 等高度钢箱梁，主桥钢箱梁采用分节段分段吊装施工。主桥材质为Q355qD。隔板间距1.5m，框架式横隔板与实腹式横隔板间隔设置。
钢箱梁顶板厚24mm，沿桥跨方向间隔600 mm设置通长设置板厚为8 mm的U型纵肋;底板厚度24mm,沿桥跨方向间隔330 mm设置通长设置板厚为16 mm的I型板肋;腹板厚16mm，加劲肋16mm;横隔板厚度12mm，纵横向加劲肋厚12mm，人孔加劲肋10mm。挑壁单元侧封板16mm，下封板8mm。整个桥梁采用焊接连接，顶板U肋采用M22高强螺栓连接，顶部设置Ф16*50mm剪力钉，防护栏杆处采用Ф22*200mm剪力钉。
二、目前形象进度：
左幅支架安装全部完成。分配梁安装完成40%。调节管安装完成20%。
三、下周工作计划：
1、左幅钢箱梁安装。
2、右幅支架安装。
四、施工现场相关图片：

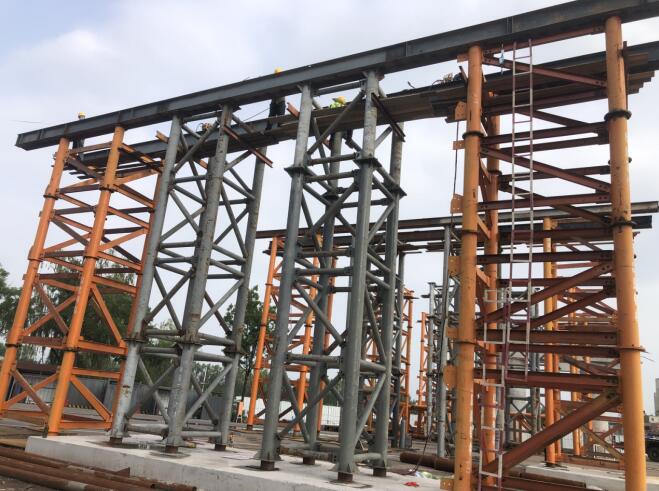

左幅支架安装全部完成
左幅支架安装全部完成
