平遥旅游大道钢箱梁工程项目2022年7月5日周报
2022-07-05 18:00:59   作者:常煜     来源:钢结构分公司    点击:

  一、工程概况:

  本工程为平遥古城生态旅游文化产业园 旅游大道(立交桥)工程2#桥上部结构钢混结合梁工程,主梁采用钢箱梁。位于平遥县旅游公路与省道 S222 的平面交叉口北 400m处。主线桥上跨G108国道处桥梁:上部结构采用72m的简支钢箱梁,桥面宽度为21m(左幅 桥宽)+0.3m(中间缝隙)+18.95m(右幅桥宽),左右幅分修,错孔9m布置。主梁采用分离的单箱四室截面,悬臂长度2m。钢箱梁均采用结构中心处 3.4m 等高度钢箱梁,主桥钢箱梁采用分节段分段吊装施工。主桥材质为Q355qD。隔板间距1.5m,框架式横隔板与实腹式横隔板间隔设置。

  钢箱梁顶板厚24mm,沿桥跨方向间隔600 mm设置通长设置板厚为8 mm的U型纵肋;底板厚度24mm,沿桥跨方向间隔330 mm设置通长设置板厚为16 mm的I型板肋;腹板厚16mm,加劲肋16mm;横隔板厚度12mm,纵横向加劲肋厚12mm,人孔加劲肋10mm。挑壁单元侧封板16mm,下封板8mm。整个桥梁采用焊接连接,顶板U肋采用M22高强螺栓连接,顶部设置Ф16*50mm剪力钉,防护栏杆处采用Ф22*200mm剪力钉。

  二、目前形象进度:

  1、左幅支架组装完成11个。

  2、左、右幅支架埋件埋设完成19组。

  2、支架基础浇筑完成。

  三、下周工作计划:左幅支架安装。

  四、施工现场相关图片:

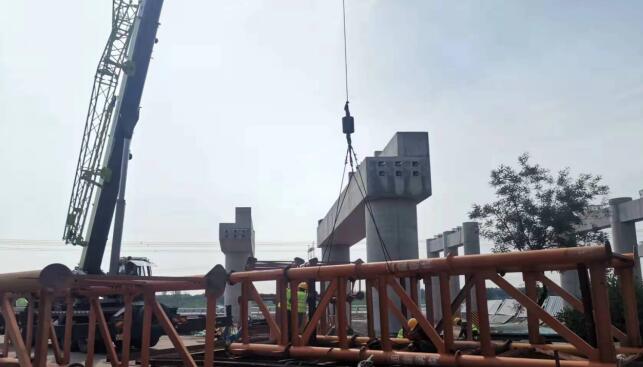

支架组装

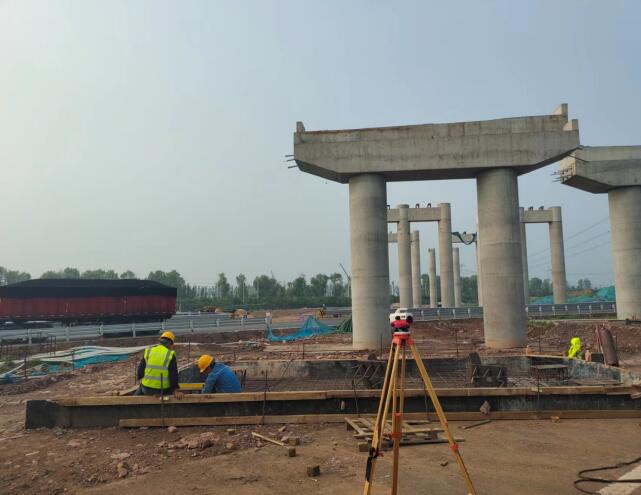

支架基础埋件埋设

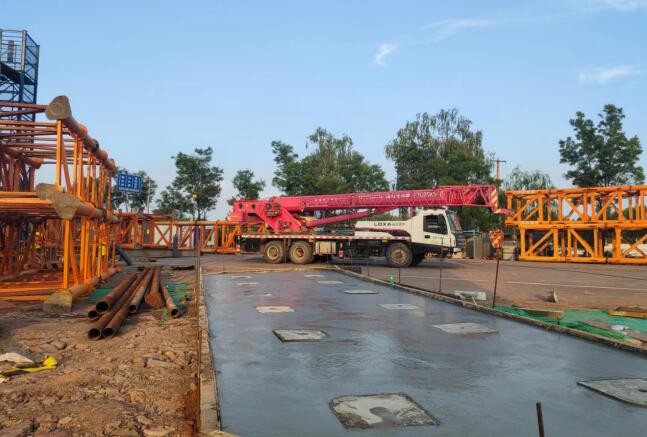

支架基础浇筑
